Балансировка системы отопления — тема, которую многие домовладельцы обходят стороной. Кажется, что если котёл работает, насос качает, радиаторы греют, то всё в порядке. Но на практике часто оказывается, что одни батареи горячие, другие еле тёплые, в дальних комнатах холодно, а котёл работает с перегрузкой. Причина — разбалансировка: теплоноситель распределяется неравномерно, и система работает неэффективно. Разберёмся, зачем нужна балансировка, как её делать и чего можно добиться.
Что такое балансировка и зачем она нужна
Балансировка — это настройка системы отопления таким образом, чтобы каждый радиатор, каждый контур тёплого пола и каждый потребитель получали столько теплоносителя, сколько им необходимо для поддержания заданной температуры. Без балансировки теплоноситель идёт по пути наименьшего сопротивления: ближние к котлу приборы получают больше воды, дальние — меньше. В результате в одной комнате жарко, в другой холодно, а котёл вынужден работать на повышенной температуре, чтобы компенсировать нехватку тепла в дальних помещениях.
Балансировка решает несколько задач. Во-первых, выравнивает температуру во всех помещениях. Во-вторых, снижает расход топлива: когда система работает равномерно, котлу не нужно перегревать теплоноситель. В-третьих, уменьшает шум: слишком большой расход воды через радиатор создаёт гул и журчание. В-четвёртых, продлевает срок службы оборудования: насос и котёл работают в более щадящем режиме.
Признаки разбалансированной системы
Понять, что система нуждается в балансировке, можно по нескольким признакам. Первый — неравномерный прогрев: одни радиаторы горячие, другие холодные, при этом котёл работает нормально. Второй — разница температур между подачей и обраткой больше нормы: если подача горячая, а обратка холодная, значит, теплоноситель отдаёт слишком много тепла на ближних приборах и не доходит до дальних. Третий — шум в трубах и радиаторах. Четвёртый — повышенный расход топлива при нормальной температуре в доме.
Если вы заметили хотя бы два из этих признаков, стоит задуматься о балансировке.
Когда нужна балансировка
Балансировка необходима в нескольких случаях. При запуске новой системы отопления — это обязательный этап, без которого система не будет работать эффективно. После замены котла, насоса или радиаторов — потому что изменились характеристики системы. После ремонта или перепланировки, если добавлялись или убирались приборы отопления. При появлении признаков разбалансировки в уже работающей системе. И наконец, при переходе на погодозависимое регулирование: автоматика работает корректно только в сбалансированной системе.
Что понадобится для балансировки
Для балансировки нужны балансировочные клапаны на каждом радиаторе или на каждом контуре. В современных системах они устанавливаются заранее: это вентили с возможностью точной настройки пропускной способности. Если клапанов нет, их придётся установить.
Также понадобятся термометры для измерения температуры подачи и обратки на каждом приборе. В идеале — тепловизор, который показывает распределение температуры по поверхности радиатора. И расходомеры, если система оснащена коллектором с расходомерами.
Для точной балансировки используют специальные приборы — балансировочные вентили с измерительными ниппелями и электронные манометры. Но в домашних условиях часто достаточно термометров и последовательной настройки.
Методы балансировки
Метод пропорционального распределения. Самый простой и распространённый. Сначала открывают все клапаны на максимум, запускают систему и дают ей выйти на режим. Затем измеряют температуру на подаче и обратке каждого радиатора. Там, где разница температур большая, клапан прикручивают; там, где маленькая — открывают. Процедуру повторяют несколько раз, пока температура не выровняется.
Метод по расходу. Если на коллекторе есть расходомеры, настраивают каждый контур на расчётный расход. Это более точный метод, но требует знания проектных расходов для каждого прибора.

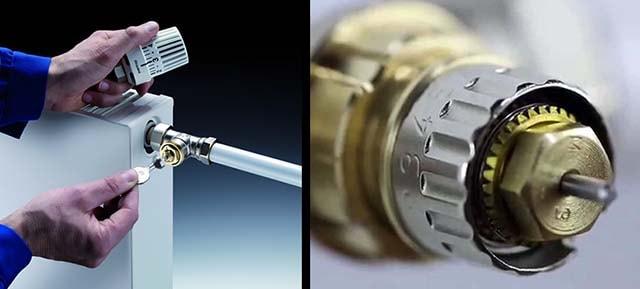

Метод балансировочных клапанов с предварительной настройкой. Современные клапаны имеют шкалу предварительной настройки. По таблицам производителя определяют нужное положение для каждого радиатора в зависимости от его мощности и расхода, затем выставляют это положение. Такой метод быстрее, но требует точных данных о системе.
Термогидравлическая балансировка. Самый точный метод, при котором используются специальные приборы для измерения расхода и перепада давления. Применяется в больших системах и требует специалиста.
Пошаговая инструкция для домашней системы
Начните с подготовки: убедитесь, что система заполнена, воздух удалён, насос работает на нужной скорости, котёл выведен на рабочий режим. Откройте все балансировочные клапаны на максимум. Дайте системе поработать 20–30 минут, чтобы температуры стабилизировались.
Затем измерьте температуру подачи и обратки на каждом радиаторе. Запишите значения. Определите радиатор с наибольшей разницей температур — это самый «перегруженный» прибор. Начните с него: прикройте клапан на 1–2 оборота. Подождите 10–15 минут, снова измерьте. Повторяйте, пока разница температур не приблизится к средней по системе.
Переходите к следующему радиатору. Действуйте последовательно, от наиболее перегруженных к наименее. После настройки всех приборов дайте системе поработать час и проверьте результат. При необходимости повторите цикл.
Важно: не закрывайте клапаны полностью и не меняйте настройки насоса во время балансировки. Если в системе есть тёплый пол, его контуры балансируются отдельно, через коллектор.
Особенности балансировки в квартире
В квартире с центральным отоплением балансировка ограничена: стояки и общая система находятся в ведении управляющей компании. Самостоятельно можно балансировать только радиаторы внутри квартиры, если на них есть балансировочные клапаны. Если стояк разбалансирован, нужно обращаться в управляющую компанию.
В квартире с автономным отоплением балансировка выполняется так же, как в частном доме, с учётом меньшего количества приборов.
Ошибки, которых стоит избегать
Первая ошибка — балансировать на глаз, без измерений. Вторая — менять настройки насоса во время балансировки: это сбивает результаты. Третья — закрывать клапаны слишком сильно, пытаясь выровнять температуру: это увеличивает сопротивление и нагрузку на насос. Четвёртая — забывать про воздух: воздушные пробки имитируют разбалансировку. Пятая — балансировать систему, в которой есть неисправности: засоры, неисправные клапаны, неправильно подключённые радиаторы. Сначала нужно устранить неисправности, потом балансировать.
Когда вызывать специалиста
Если система большая, с множеством контуров, коллекторов и тёплых полов, самостоятельная балансировка может занять дни и не дать результата. В таких случаях лучше пригласить специалиста с оборудованием для термогидравлической балансировки. Также стоит обратиться к профессионалу, если после нескольких попыток выровнять температуру не удаётся: причина может быть в проектных ошибках или неисправностях, которые не видны без диагностики.
Заключение: балансировка — это инвестиция в комфорт
Балансировка системы отопления — не разовая процедура, а часть грамотного обслуживания. Она занимает время, требует внимания и иногда оборудования, но результат того стоит: равномерное тепло во всех комнатах, снижение расходов на топливо, тихая работа системы и продление срока службы оборудования. Если ваша система работает неравномерно, не спешите менять котёл или радиаторы — возможно, ей просто нужна правильная настройка. Сбалансированная система — это система, которая работает так, как задумано, и радует теплом, а не счетами.
