От того, как устроена разводка отопления, зависит очень многое: равномерность прогрева rooms, возможность регулировать температуру в каждой комнате отдельно, сложность монтажа, стоимость материалов и даже то, насколько легко будет обслуживать систему через десять лет. Однотрубная и двухтрубная схемы — два основных подхода, и у каждого есть свои плюсы, минусы и сферы применения. Разберёмся, чем они отличаются и что выбрать для конкретного дома.
Как работает однотрубная схема
В однотрубной системе теплоноситель последовательно проходит через все радиаторы: от котла вода идёт к первому прибору, затем ко второму, третьему и так далее, после чего возвращается обратно. Все радиаторы соединены одной трубой, отсюда и название.
Главная особенность такой схемы — последовательность. Теплоноситель отдаёт часть тепла первому радиатору, потом второму, и к последнему приходит уже заметно остывшим. Если первый радиатор горячий, то последний может быть еле тёплым. Это называется «разбалансировкой»: чем дальше прибор от котла, тем меньше тепла он получает.
Чтобы компенсировать этот эффект, в однотрубных системах часто применяют байпасы — перемычки, которые позволяют части теплоносителя идти мимо радиатора, не остывая. А также используют схемы с заниженным расходом и увеличенным диаметром труб. Но полностью проблему это не решает.
Плюсы и минусы однотрубной схемы
Плюсы. Главное преимущество — экономия материалов. Трубы нужно меньше, чем в двухтрубной системе, особенно если речь идёт о горизонтальной разводке. Монтаж проще и быстрее, особенно в квартирах с центральным отоплением, где однотрубная схема встречается чаще всего. Внешний вид системы аккуратнее: меньше труб на стенах. В многоквартирных домах однотрубная схема позволяет обойтись без насоса — в старых системах циркуляция была естественной, за счёт гравитации.
Минусы. Главный недостаток — неравномерность прогрева. Первые радиаторы получают больше тепла, последние — меньше. Регулировать температуру в отдельной комнате сложно: закрытие одного радиатора влияет на всю систему. Если один прибор выходит из строя или его снимают для ремонта, страдает вся цепочка. Диагностика неисправностей тоже сложнее: трудно понять, где именно потерялось тепло.
Однотрубная схема оправдана в небольших квартирах, где количество радиаторов невелико и разница температур между ними не критична. В частном доме с десятью радиаторами такая схема потребует серьёзной компенсации и всё равно будет работать хуже двухтрубной.

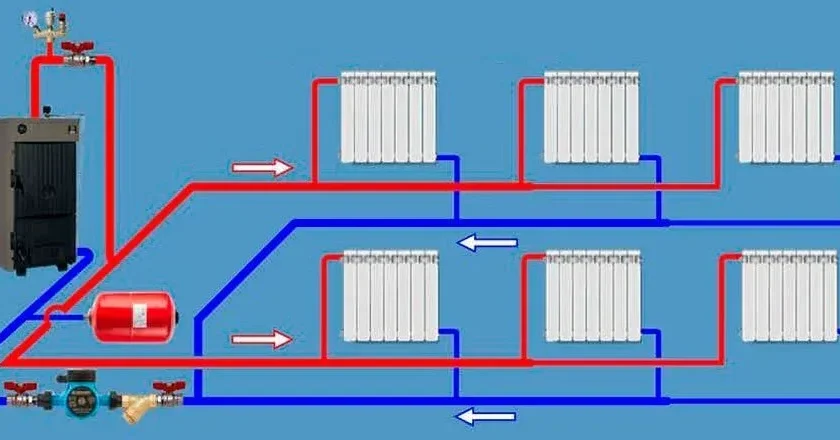

Как работает двухтрубная схема
В двухтрубной системе к каждому радиатору подходят две трубы: одна подаёт горячий теплоноситель, другая отводит остывший. Радиаторы подключены параллельно, а не последовательно. Это значит, что каждый прибор получает теплоноситель одинаковой температуры, независимо от того, как далеко он находится от котла.
Такая схема позволяет регулировать каждый радиатор отдельно: закрыл один — остальные продолжают работать. Температура в комнатах выравнивается, а система в целом работает предсказуемее.
Плюсы и минусы двухтрубной схемы
Плюсы. Равномерность прогрева — главное преимущество. Все радиаторы получают одинаково горячий теплоноситель. Возможность индивидуальной регулировки: термостатические клапаны на каждом приборе позволяют задать свою температуру в каждой комнате. Ремонтопригодность: один радиатор можно снять или заменить, не затрагивая остальные. Гибкость: систему легко расширить, добавить новые радиаторы или тёплый пол. Простота диагностики: если один радиатор холодный, проблема локальная, а не общая.
Минусы. Больше труб — выше стоимость материалов и монтажа. В некоторых случаях требуется больше места для прокладки. В системах с естественной циркуляцией двухтрубная схема сложнее в настройке. Внешний вид может быть менее аккуратным из-за удвоенного количества труб.
Сравнение по ключевым критериям
Равномерность прогрева. Двухтрубная схема выигрывает: все радиаторы получают одинаковую температуру. Однотрубная проигрывает: последние радиаторы холоднее.
Регулировка. В двухтрубной системе каждый радиатор регулируется независимо. В однотрубной закрытие одного прибора влияет на всю систему.
Стоимость материалов. Однотрубная дешевле: труб нужно меньше. Двухтрубная дороже, но разница не всегда критична, особенно если учитывать затраты на компенсацию неравномерности.
Сложность монтажа. Однотрубная проще в монтаже, особенно в квартирах. Двухтрубная требует больше работы, но результат предсказуемее.
Ремонтопригодность. Двухтрубная удобнее: можно отключить один радиатор, не останавливая систему. В однотрубной придётся либо ставить байпас, либо сливать систему.
Расширяемость. Двухтрубная схема легко расширяется: добавить радиатор или тёплый пол несложно. В однотрубной добавление прибора ухудшает работу остальных.
Горизонтальная и вертикальная разводка
Помимо количества труб, важна и геометрия разводки. Вертикальная разводка поднимает теплоноситель на верхний этаж и опускает его вниз по стоякам. Горизонтальная разводка распределяет теплоноситель по этажу, обычно в полу или под потолком.
В однотрубных системах чаще встречается вертикальная разводка, особенно в многоквартирных домах. В двухтрубных — и вертикальная, и горизонтальная, в зависимости от планировки.
Горизонтальная двухтрубная разводка с коллектором (лучевая схема) считается наиболее эффективной для частных домов: каждый радиатор получает свою пару труб от коллектора, что обеспечивает максимальную равномерность и удобство регулировки. Но такая схема требует больше труб и места.
Что выбрать для квартиры
В квартире с центральным отоплением выбор ограничен тем, что уже есть в доме. Если стояки однотрубные, заменить схему на двухтрубную без переделки всего стояка невозможно. В таких случаях обычно оставляют однотрубную схему, но модернизируют её: ставят байпасы, современные радиаторы с терморегуляторами, промывают систему.
Если в квартире автономное отопление, выбор шире. Для небольшой квартиры с 3–5 радиаторами подойдёт и однотрубная схема с байпасами. Для большей площади и комфорта лучше выбрать двухтрубную, желательно лучевую.
Что выбрать для частного дома
В частном доме двухтрубная схема — стандарт. Она обеспечивает равномерный прогрев, удобную регулировку и возможность расширения. Однотрубная схема может быть оправдана только в маленьком доме с естественной циркуляцией и небольшим количеством радиаторов, но и там она требует тщательного расчёта.
Для двухэтажного дома часто применяют комбинацию: вертикальная разводка до этажа, затем горизонтальная лучевая по этажу. Это позволяет сбалансировать систему и сохранить удобство управления.
Ошибки, которых стоит избегать
Первая ошибка — экономить на трубах в ущерб равномерности. Однотрубная схема с пятью радиаторами без байпасов почти гарантированно даст холодную последнюю батарею. Вторая — устанавливать двухтрубную систему без балансировки: даже при параллельном подключении расходы могут распределяться неравномерно. Третья — забывать про уклон и воздухоотводчики: воздушные пробки одинаково вредны для обеих схем. Четвёртая — использовать слишком маленький диаметр труб для экономии: это увеличивает скорость теплоносителя, шум и потери давления.
Заключение: схема под задачу
Однотрубная и двухтрубная разводка — не «плохая» и «хорошая», а инструменты для разных условий. Однотрубная проще и дешевле, но требует компромиссов по равномерности и регулировке. Двухтрубная сложнее и дороже, но даёт предсказуемый результат и удобство управления.
Для квартиры с центральным отоплением чаще всего приходится работать с тем, что есть, модернизируя существующую схему. Для автономного отопления и частного дома двухтрубная схема, особенно лучевая, — оптимальный выбор. Главное — не гнаться за экономией на трубах, если она обернётся холодными батареями и невозможностью настроить систему. Правильно выбранная схема разводки делает отопление надёжным, управляемым и долговечным.
