Когда в доме становится прохладно, большинство владельцев первым делом задумываются о замене радиаторов на более мощные модели. Действительно, материал и количество секций имеют огромное значение. Но есть один фактор, о котором часто забывают и который может свести на нет все усилия по улучшению отопления. Речь идет о способе подключения радиатора к системе. Даже самый дорогой и эффективный радиатор будет работать плохо, если схема его подключения выбрана неверно или монтаж выполнен с ошибками. Прежде чем приступать к замене радиаторов отопления, важно разобраться, как именно теплоноситель будет подаваться в батарею — от этого напрямую зависит, насколько тепло будет в вашем доме.
Почему схема подключения так важна
Многие считают, что главное — установить радиатор, а как именно подключать — второстепенно. Это опасное заблуждение. От схемы подключения зависит сразу несколько ключевых параметров:
-
Теплоотдача радиатора — насколько быстро и равномерно прогреваются все секции.
-
Энергопотребление — неправильно подключенный радиатор увеличивает расход энергии и заставляет систему работать с перегрузкой.
-
Срок службы оборудования — перегруженные радиаторы изнашиваются быстрее.
На практике неправильный выбор схемы может привести к снижению теплоотдачи на 30–40%, появлению шума, сложностям при регулировке и даже преждевременному выходу оборудования из строя. Поэтому перед заменой радиаторов стоит уделить внимание не только выбору модели, но и правильному проектированию подключения.
Три основные схемы подключения
В современных системах отопления применяется три основные схемы подключения радиаторов: диагональное, боковое (одностороннее) и нижнее. У каждой из них — свои особенности, преимущества и ограничения.
Диагональное подключение — максимальная эффективность
Диагональная схема считается наиболее эффективной и обеспечивает максимальную теплоотдачу радиатора. При этой схеме подача теплоносителя осуществляется в верхний патрубок с одной стороны радиатора, а обратный отвод — из нижнего патрубка по диагонали, с противоположной стороны.
Почему это работает: Теплоноситель проходит через весь радиатор по диагонали, обеспечивая максимально равномерный прогрев всех секций. Даже самые дальние секции получают достаточный поток горячей воды, что исключает эффект «холодного хвоста». Потери теплоотдачи минимальны, а КПД такой схемы достигает 98–100% от заявленной мощности радиатора.
Когда выбирать: Диагональное подключение идеально подходит для длинных радиаторов (от 10–12 и более секций), где при боковом подключении неизбежны потери тепла на дальних секциях. Оно рекомендуется для частных домов, больших помещений и систем с принудительной циркуляцией.
Недостатки: Требует более сложной разводки труб с двух сторон радиатора, что может быть менее эстетично при открытой прокладке.
Боковое (одностороннее) подключение — самый распространенный вариант
Боковое подключение — наиболее распространённый вариант в многоквартирных домах, где трубы (стояки) проходят вертикально. Подача и обратка подключаются к патрубкам, расположенным с одной стороны радиатора (верхний — подача, нижний — обратка).
Особенности: Трубы располагаются компактно с одной стороны, что удобно при вертикальной прокладке. Для коротких радиаторов (до 10–12 секций) эффективность составляет 95–98%.
Ограничения: При большем количестве секций наблюдается значительное падение температуры в дальних отделах радиатора — теплоноситель не доходит до конца. Для длинных радиаторов (более 14 секций) эффективность может упасть до 85–90%. Чтобы решить эту проблему, в дальнюю секцию можно установить специальный удлинитель протока — трубку, вставляемую внутрь радиатора, которая принудительно направляет теплоноситель до конца.
Нижнее подключение — эстетика в ущерб эффективности
Нижнее подключение предполагает, что и подача, и обратка подсоединены к нижним патрубкам радиатора. Эта схема стала популярной благодаря возможности скрытой прокладки трубопроводов под полом или в стене, что делает интерьер более аккуратным.
Преимущества: Эстетичный внешний вид, трубы скрыты от глаз. Современные радиаторы часто оснащаются нижними коллекторами и специальными термостатическими головками, что упрощает монтаж и регулировку температуры.
Недостатки: При нижнем подключении радиаторы прогреваются неравномерно, а их эффективность снижается. Исследования показывают, что диагональная схема обеспечивает на 10–15% большую теплоотдачу по сравнению с нижней. Потери теплоотдачи при нижнем подключении могут достигать 15–20%, а в некоторых случаях — до 50%.
Важный нюанс: Чтобы избежать эффекта «байпаса» (когда горячая вода проходит через первую секцию и сразу попадает в обратку, не успевая прогреть дальние части батареи), производители рекомендуют использовать специальные радиаторы, конструктивно оптимизированные под нижнее подключение.
Сравнительная таблица эффективности
| Схема подключения | Эффективность (КПД) | Особенности |
|---|---|---|
| Диагональное | 98–100% | Максимальная теплоотдача, равномерный прогрев всех секций |
| Боковое (до 10–12 секций) | 95–98% | Простой монтаж, компактная разводка |
| Боковое (более 14 секций) | 85–90% | Требует установки удлинителя потока |
| Нижнее | 80–90% | Эстетичный вид, скрытая прокладка труб |
Какой способ подключения выбрать
Выбор схемы подключения зависит от нескольких ключевых факторов:
-
Тип системы отопления — однотрубная или двухтрубная. В двухтрубной системе проще добиться равномерного распределения тепла.
-
Количество секций радиатора — чем длиннее радиатор, тем более эффективная схема подключения требуется. Для радиаторов с большим количеством секций (более 10) диагональное подключение становится практически обязательным.
-
Расположение труб — если трубы проходят вертикально (как в большинстве городских квартир), логичнее выбрать боковое подключение. Если трубы скрыты в полу — нижнее.
-
Эстетические предпочтения — если важен внешний вид и скрытая разводка, можно пожертвовать частью эффективности в пользу нижнего подключения.
-
Наличие циркуляционного насоса — принудительная циркуляция позволяет компенсировать некоторые потери эффективности при менее оптимальных схемах подключения.
Типичные ошибки при подключении
Даже опытные мастера иногда допускают ошибки, которые существенно снижают теплоотдачу радиаторов:
-
Перепутывание подачи и обратки — при обратном подключении панельного радиатора теплоотдача устройства значительно снижается.
-
Подключение длинного радиатора по боковой схеме без удлинителя потока — дальние секции остаются холодными.
-
Использование обычного радиатора в системе с нижним подключением — без внутренних перегородок и направляющих эффективность падает катастрофически.
Заключение

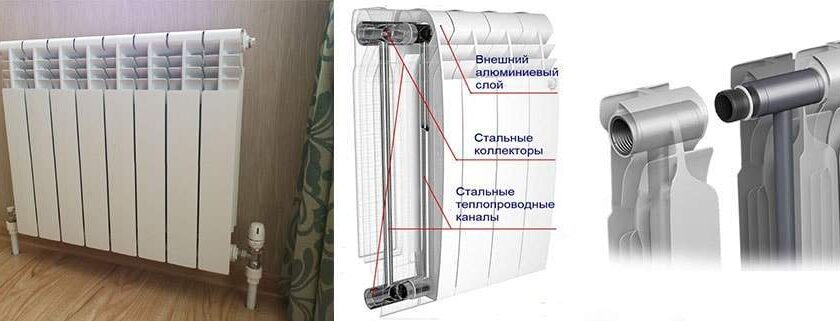

Теплоотдача радиатора зависит не только от материала, из которого он изготовлен, но в значительной степени — от способа его подключения к системе отопления. Даже самый дорогой биметаллический или алюминиевый радиатор не сможет эффективно обогревать помещение, если схема подключения выбрана неправильно.
Если вы планируете замену радиаторов отопления, обязательно проконсультируйтесь со специалистом о том, какая схема подключения оптимальна для вашего конкретного случая. Для длинных радиаторов и частных домов лучше всего подходит диагональное подключение, обеспечивающее максимальную теплоотдачу. В городских квартирах с вертикальной разводкой чаще используют боковое подключение. А если эстетика и скрытый монтаж для вас важнее всего — выбирайте нижнее подключение, но с пониманием того, что эффективность будет на 10–15% ниже.
Помните: правильное подключение — это не просто техническая деталь, а ключевой фактор, определяющий эффективность всей системы обогрева. И если вы хотите получить максимум тепла за свои деньги, не пренебрегайте этим важным этапом.
