В мире промышленности и строительства надежность металлических конструкций — вопрос не только долговечности, но и безопасности. Заказать визуально-измерительный контроль металлоконструкций — значит обеспечить их тщательную проверку с помощью фундаментального метода оценки состояния. Визуально-измерительный контроль (ВИК) остается ключевым способом диагностики, сочетая в себе простоту исполнения и высокую информативность. Этот метод, требующий от специалиста острого глаза и богатого опыта, позволяет выявить дефекты, которые могут привести к катастрофическим последствиям, если останутся незамеченными.
Сущность и значение визуально-измерительного контроля
Визуально-измерительный контроль представляет собой первый и часто наиболее важный этап обследования металлоконструкций. Он включает в себя тщательный осмотр поверхностей и измерение геометрических параметров с помощью простейших инструментов. В отличие от сложных приборных методов, ВИК не требует дорогостоящего оборудования, но при этом дает ценную информацию о состоянии объекта.
Значение этого метода трудно переоценить. По статистике, более 60% всех дефектов металлоконструкций обнаруживаются именно в ходе визуального осмотра. Коррозия, трещины, деформации — все эти проблемы опытный специалист может выявить без применения сложной аппаратуры. Однако эффективность контроля напрямую зависит от квалификации инспектора и его способности интерпретировать увиденное.
Основные задачи ВИК
Главная цель визуально-измерительного контроля — своевременное обнаружение дефектов, которые могут повлиять на работоспособность конструкции. Специалисты выделяют несколько ключевых задач этого метода. Во-первых, оценка общего состояния металлоконструкции и выявление явных повреждений. Во-вторых, измерение геометрических параметров и сравнение их с проектными значениями. В-третьих, подготовка к более сложным видам неразрушающего контроля, если в этом есть необходимость.
Особое значение ВИК приобретает при обследовании ответственных конструкций — мостов, кранов, опор ЛЭП. Здесь каждый миллиметр отклонения может иметь критическое значение. Современные стандарты предписывают проводить визуальный контроль регулярно, фиксируя все изменения состояния металла с течением времени.
Методика проведения визуально-измерительного контроля
Подготовительный этап
Качественный визуальный контроль начинается задолго до непосредственного осмотра. Специалист должен изучить техническую документацию на конструкцию, включая чертежи и паспорта материалов. Это помогает понять, где и какие дефекты наиболее вероятны. Важно также подготовить необходимое оборудование — от простой лупы до современных цифровых измерительных приборов.
Особое внимание уделяется условиям проведения контроля. Осмотр должен проходить при хорошем освещении (не менее 500 люкс), а поверхность металла необходимо очистить от загрязнений. В некоторых случаях требуется демонтаж изоляционных покрытий или покраски на контрольных участках. Все эти подготовительные мероприятия значительно повышают эффективность последующего осмотра.
Техника проведения осмотра
Профессиональный визуальный контроль проводится системно, по определенной методике. Специалист осматривает конструкцию последовательно, уделяя внимание всем элементам. Особое внимание уделяется сварным швам, местам соединений и зонам с повышенной нагрузкой. Осмотр ведется как невооруженным глазом, так и с использованием оптических приборов — луп, эндоскопов, зеркал.

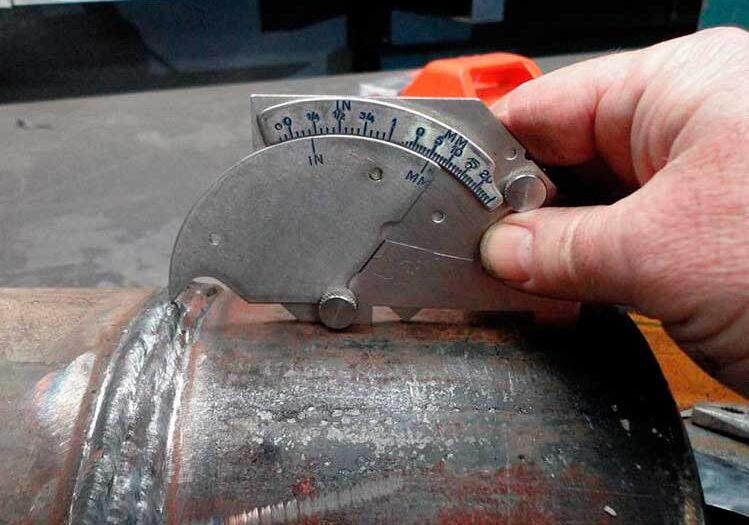

При обнаружении подозрительных участков применяются измерительные инструменты. Штангенциркули, микрометры, толщиномеры позволяют количественно оценить параметры дефектов. Важно фиксировать все данные — современные технологии позволяют делать это с помощью планшетов и специализированного ПО, что значительно упрощает дальнейший анализ.
Основные виды дефектов, выявляемые ВИК
Визуально-измерительный контроль позволяет обнаружить широкий спектр дефектов металлоконструкций. Наиболее распространенные из них можно разделить на несколько категорий. Поверхностные дефекты включают коррозию, задиры, раковины и следы эрозии. Геометрические отклонения — это деформации, неправильные углы, смещения элементов. Особую группу составляют дефекты сварных соединений — трещины, подрезы, непровары.
Опытный специалист по ВИК не только фиксирует наличие дефектов, но и оценивает их потенциальную опасность. Например, сетка мелких трещин может быть менее критичной, чем одна крупная трещина в напряженной зоне. Важно понимать, что некоторые дефекты являются допустимыми в соответствии с нормативными документами, а другие требуют немедленного устранения.
Таблица распространенных дефектов и их характеристик
| Тип дефекта | Визуальные признаки | Возможные причины |
|---|---|---|
| Коррозия | Рыжие пятна, шелушение металла | Воздействие влаги, агрессивных сред |
| Трещины | Тонкие линии, часто с окисленными краями | Усталость металла, остаточные напряжения |
| Деформации | Искривление элементов конструкции | Перегрузки, тепловое воздействие |
Инструменты и оборудование для ВИК
Современный специалист по визуально-измерительному контролю располагает целым арсеналом инструментов. Базовый набор включает измерительные линейки, штангенциркули, щупы, угломеры. Для более точных измерений применяются микрометры, нутромеры, толщиномеры покрытий. Оптические приборы — лупы, эндоскопы, бороскопы — позволяют осматривать труднодоступные места.
Особое место занимают цифровые технологии. Современные 3D-сканеры и системы фотограмметрии позволяют создавать точные цифровые модели конструкций. Такие системы особенно полезны при мониторинге изменений геометрии с течением времени. Однако даже самые совершенные приборы не заменяют опыт и квалификацию специалиста, проводящего осмотр.
Критерии выбора инструментов
Выбор инструментов для ВИК зависит от нескольких факторов. Во-первых, от типа контролируемых конструкций и их размеров. Во-вторых, от требуемой точности измерений. В-третьих, от условий проведения контроля — например, в труднодоступных местах потребуются специальные зеркала или гибкие эндоскопы. Важно также учитывать требования нормативных документов, которые могут предписывать использование определенных типов оборудования.
Качественный инструмент — залог точных измерений. Профессионалы предпочитают использовать сертифицированное оборудование, прошедшее поверку. Современные цифровые приборы часто имеют функции записи и передачи данных, что упрощает документирование результатов контроля.
Нормативная база и стандарты
Визуально-измерительный контроль регламентируется множеством нормативных документов. В России основные требования содержатся в ГОСТ 3242-79, ГОСТ 18353-79, СП 13-102-2003. Эти документы определяют методики контроля, требования к квалификации персонала, критерии оценки дефектов. Для особо ответственных объектов часто разрабатываются специальные технические условия (СТУ), уточняющие общие требования.
Международные стандарты (например, ISO 17637, ISO 17638) во многом схожи с российскими, но имеют некоторые отличия в подходах к классификации дефектов. Профессиональные инспекторы должны хорошо ориентироваться в нормативной базе, так как именно она является основой для принятия решений о пригодности конструкции к эксплуатации.
Квалификация персонала
Проведение визуально-измерительного контроля требует специальной подготовки. Специалист должен иметь не только хорошее зрение (не ниже 0,6 на оба глаза), но и соответствующую квалификацию. В России требования к персоналу определены в РД 03-606-03. Обязательны регулярные аттестации и повышение квалификации, особенно для работы на опасных производственных объектах.
Опытные инспекторы проходят специальные тренинги по распознаванию дефектов, учатся работать с измерительными приборами и документацией. Важной частью подготовки является изучение типовых дефектов различных металлоконструкций — от строительных до машиностроительных. Только комплексная подготовка позволяет специалисту принимать обоснованные решения о состоянии контролируемого объекта.
Перспективы развития визуально-измерительного контроля
Технологии ВИК не стоят на месте. Сегодня все большее распространение получают цифровые методы документирования результатов контроля. Современные планшеты со специализированным ПО позволяют сразу заносить данные в электронные формы, прикреплять фотографии дефектов, создавать цифровые отчеты. Это значительно ускоряет процесс и снижает вероятность ошибок при ручном вводе данных.
Перспективным направлением является использование искусственного интеллекта для анализа изображений дефектов. Нейросетевые алгоритмы уже сегодня способны с высокой точностью классифицировать типы повреждений, хотя окончательное решение все равно остается за человеком. В будущем возможно появление полностью автономных систем мониторинга, сочетающих визуальный контроль с другими методами неразрушающего тестирования.
Несмотря на развитие технологий, человеческий фактор в визуально-измерительном контроле останется решающим еще долгое время. Никакие приборы не заменят опыт и интуицию профессионального инспектора, способного по едва заметным признакам предсказать развитие опасных процессов в металлоконструкциях. Именно поэтому подготовке квалифицированных кадров в этой области уделяется особое внимание во всех промышленно развитых странах.
